Bloqueo eléctrico

Cada elemento del cuadro tiene su dispositivo:

• Magnetotérmicos — pinzas para automáticos de uno o varios polos, con y sin taladro.
• Seccionadores e interruptores rotativos — cubiertas que inmovilizan la maneta en posición abierta.
• Enchufes industriales — cajas que encierran la clavija e impiden la conexión.
• Botoneras y pulsadores — cubiertas transparentes con cierre.
• Cuadros completos — bloqueo de puerta y de maneta general.

Todos los materiales son dieléctricos: nylon o policarbonato, nunca metal en contacto con el elemento de maniobra.

Un cuadro eléctrico no se bloquea de una sola manera. Cada elemento pide su dispositivo, y elegir mal significa que el bloqueo no sujeta o que no se puede cerrar la puerta del panel:

• Magnetotérmicos y disyuntores — dispositivos de maneta que impiden el rearme. Los hay universales, de pinza, para maneta ancha y para disyuntores giratorios. La elección depende del ancho y el grosor de la maneta, no de la marca del cuadro.
• Interruptores con pasajuntas — mordaza con tornillo mariposa que sujeta la lengüeta y tapa el propio tornillo, para que no pueda aflojarse sin retirar el candado.

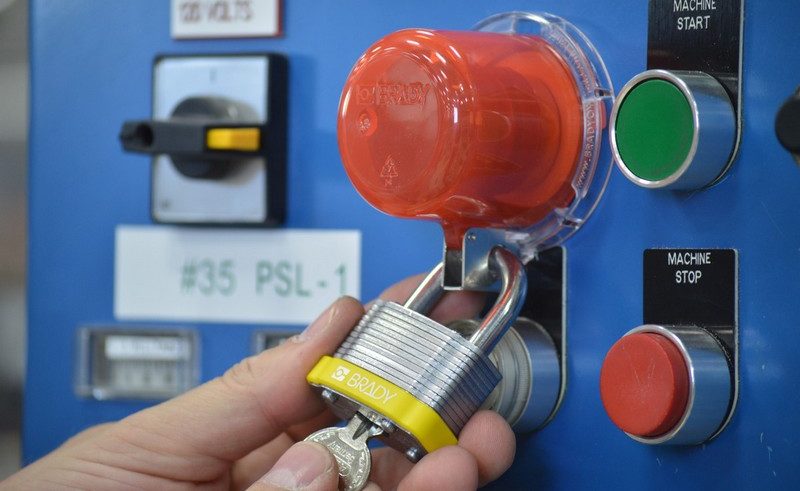

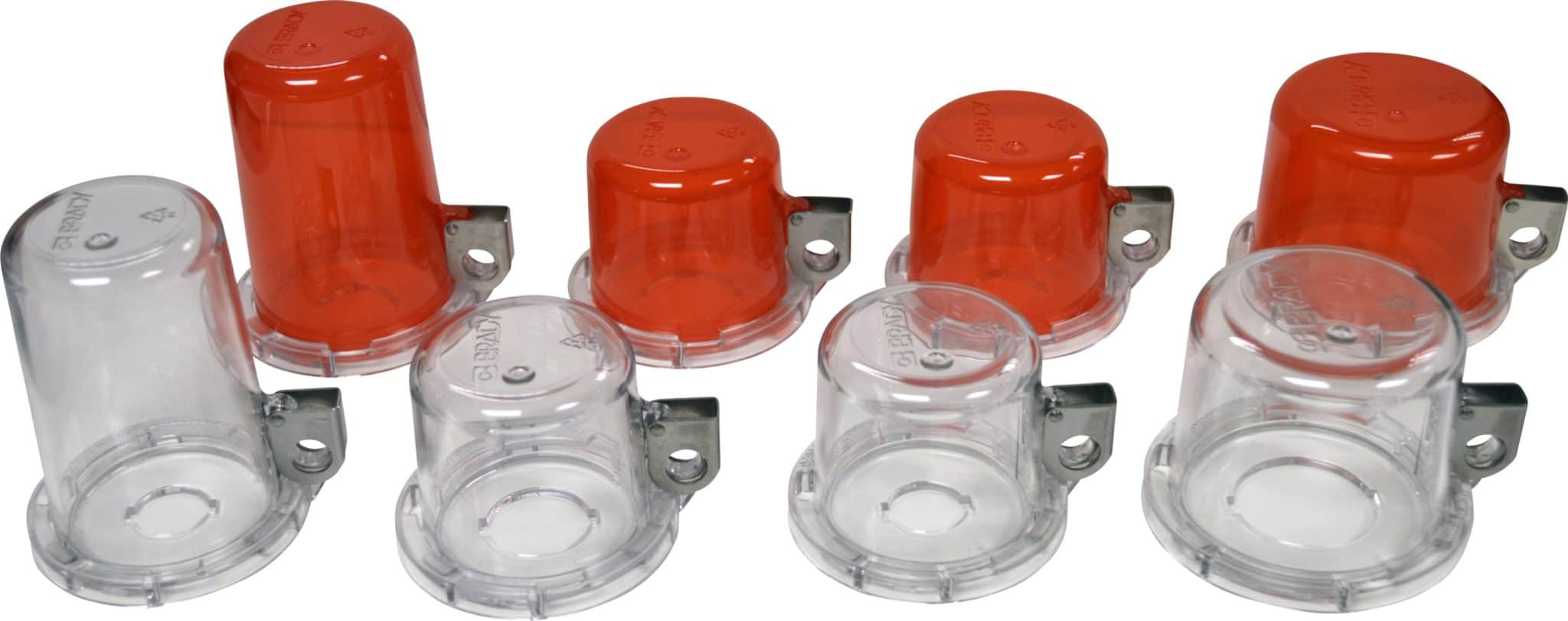

• Pulsadores y setas de emergencia — cubiertas transparentes que impiden el accionamiento y dejan ver el estado del botón. En dos tamaños, para pulsador de 30,5 mm (NEMA) y de 22,5 mm (IEC).

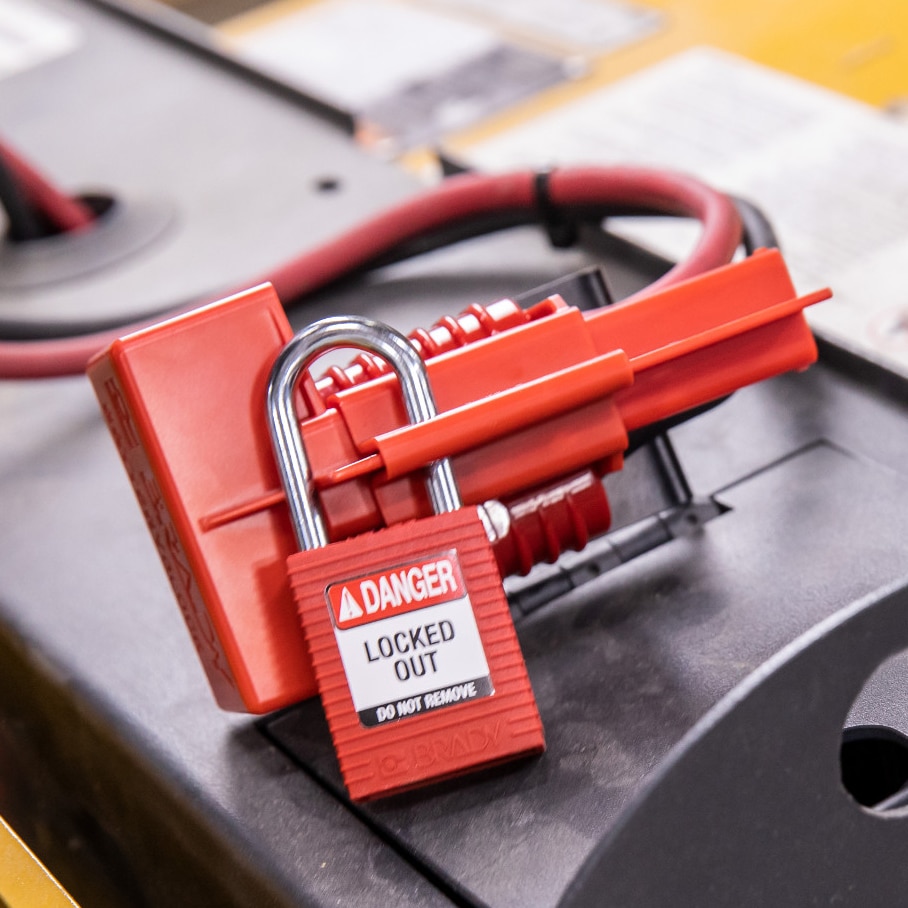

• Enchufes y conectores industriales — cajas y fundas que encierran la clavija completa, incluido el cable, para que nadie vuelva a enchufar mientras dura la intervención.
• Fusibles y conectores de alimentación — bloqueo del portafusibles y del propio conector cuando el corte se hace ahí y no en el cuadro.

Hay además una vía que no exige dispositivo por equipo: los rieles autoadhesivos se instalan de forma permanente sobre el panel, sin taladrar, y dejan preparado el punto de bloqueo para todas las maniobras posteriores.
